Техническая документация:


Двух диапазонная панельная секторная MIMO антенна KROKS KAS12-2400/5000 работает в диапазонах 2,4 и 5 ГГц и совместима со всеми роутерами и точками доступа (AP) для стандартов: IEEE 802.11ac, IEEE 802.11a, IEEE 802.11.b, IEEE 802.11.g, IEEE 802.11.n.

Усиление антенны 10 дБи на частоте 2400МГц и 12 дБи на частоте 5800МГц.

Антенна поддерживает MIMO технологию, что позволяет подключенному оборудованию работать на скоростях до 1200 Мбит/с.

Секторная диаграмма направленности в обоих частотных диапазонах позволяет уменьшить количество "мертвых" зон и обеспечить более равномерное покрытие сигналом.

В комплекте с антенной поставляется угловой кронштейн для крепления на трубу диаметром от 32 до 40 мм. Антенна имеет влагозащищенную конструкцию и может устанавливаться как внутри помещений, так и снаружи.

Основные преимущества:

  • пластиковый корпус имеет защиту от ультрафиолетового излучения
  • металлические детали защищены гальваническим покрытием
  • поддерживает MIMO технологию для стандартов: IEEE 802.11ac, IEEE 802.11a, IEEE 802.11.b, IEEE 802.11.g, IEEE 802.11.n
  • на антенне устанавливается разъем N(female) или SMA(female)
  • входные разъемы антенны замкнуты накоротко по постоянному току для снижения накопления статического электричества на входе активного оборудования

KAS12-2400/5000 является аналогом антенны AIR-ANTM5560P-R и совместима с продуктами Cisco, Ubiquiti 802.11a/b/g.

На выбор заказчика на антенне устанавливается разъем N(female) или SMA(female) (выбирается над ценой товара). При необходимости дополнительно можно укомплектовать антенну кабелем нужной длины.

Габариты (длина , ширина , высота ), мм
200  x   200  x   120

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
215  x   215  x   90
Масса в индивидуальной упаковке, грамм
1000
Количество товаров в групповой упаковке, шт
12

Антенны- характеристики :

Рабочий диапазон частот, МГц
2400-2500, 5150-5900
Усиление антенны, дБ
10-12
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Линейная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
50
Разъём
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Развязка между портами не менее, дБ
30
Стандарт связи
WiFi 5ГГц
WiFi 2,4ГГц
Тип монтажа
на трубу
Тип исполнения
Панельная
Поддержка MIMO
MIMO 2x2

Графики КСВ, диаграммы направленности:

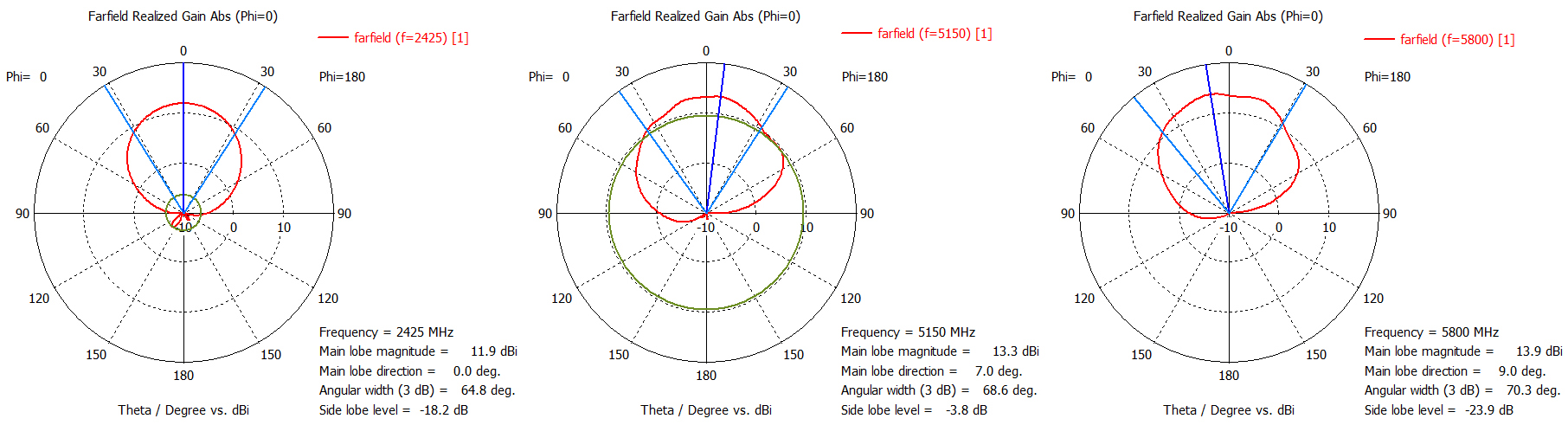

Вход 1. Диаграммы направленности Н-плоскость: Вход 1 - Н-плоскость.jpg
Усиление:: усиление.jpg
КСВн:: КСВн.jpg

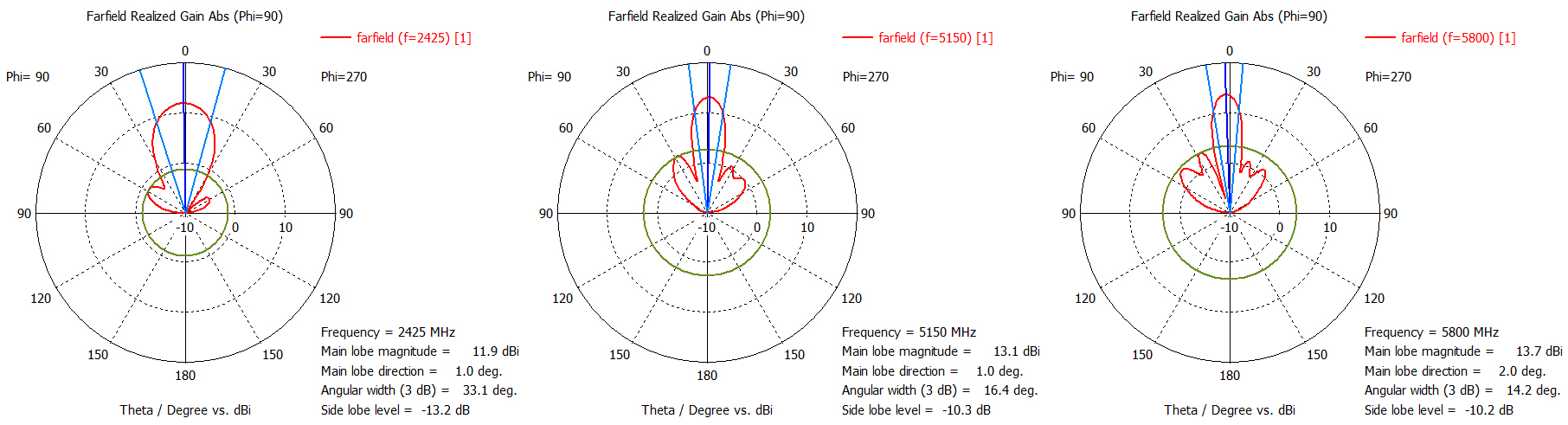

Вход 1. Диаграммы направленности Е-плоскость: Вход 1 - Е-плоскость.jpg

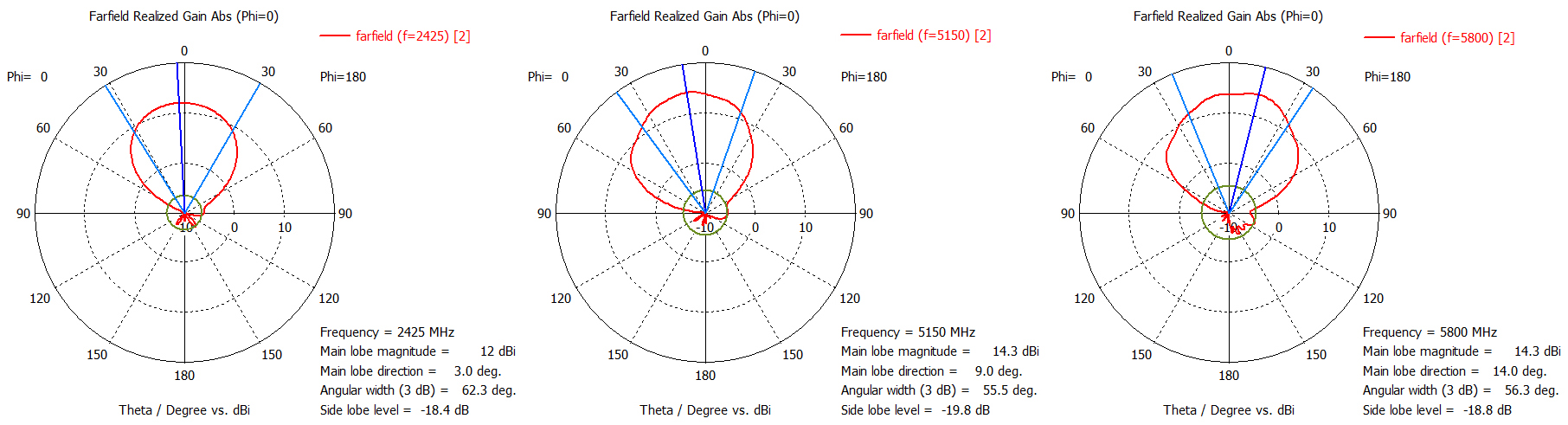

Вход 2. Диаграммы направленности Н-плоскость: Вход 2 - Н-плоскость.jpg

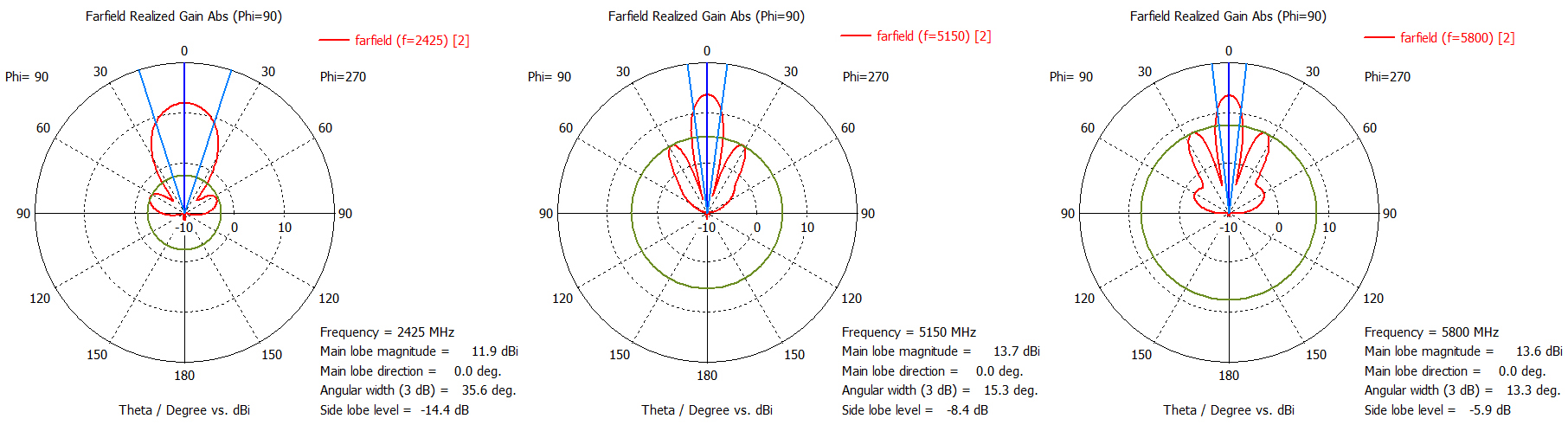

Вход 2. Диаграммы направленности Е-плоскость: Вход 2 - Е-плоскость.jpg
S-параметр:: S-Parameters_1.jpg

Комплектация:

Антенна KROKS KAS12-2400/5000
Кронштейн угловой
Хомут с комплектом метизов для крепления на мачту
Руководство по эксплуатации (паспорт)
Упаковка
