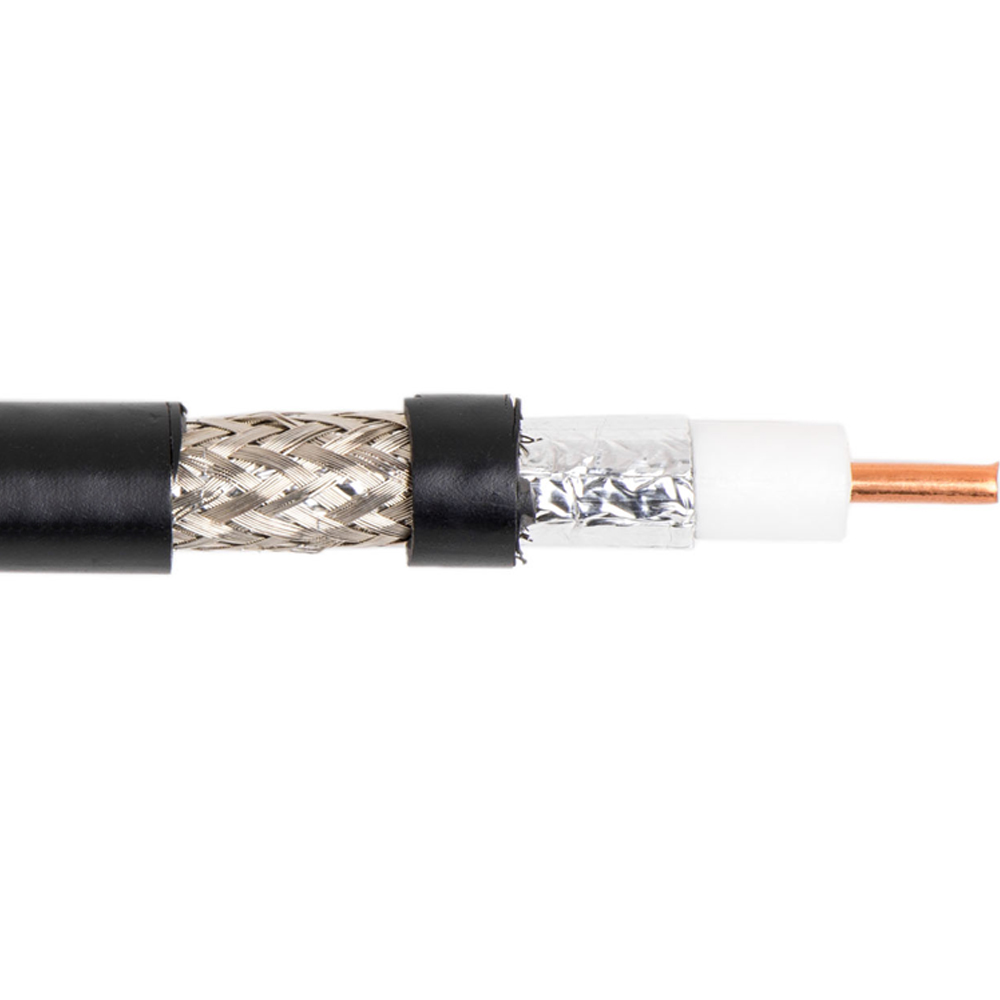

Кабель коаксиальный 10D-FB CCA PE TC PVC
Распечатать
Подписаться
Материал центр. проводника - CCA
Материал диэлектрика - PE
Материал оплетки - TC
Материал внешней оболочки - PVC
Коаксиальный кабель 10D-FB CCA выполнен по технологии CCA (Cooper Clad Aluminum) - алюминий плакированный медью. Содержание меди не менее 15%.
10D-FB CCA (50 Ом) - коаксиальный кабель используется в радиосистемах, особенно требовательных к физической среде передачи.
Центральный проводник - одножильный из омедненного алюминия. Поверх диэлектрика из вспененного полиэтилена наложены защитный экран из алюминиевой фольги и оплетка из луженой меди. Внешняя оболочка изготовлена из ПВХ.
Номинальное волновое сопротивление составляет 50 Ом.
Кабель продается на метраж. Упакован в бухты по 500 метров.
Таблица затухания в кабеле в зависимости от частоты сигнала.
| Частота (МГц) | 150 | 280 | 400 | 900 | 1500 | 2000 | 2500 | 3000 |
| Затухание (дБ/100м) | 4,10 | 5,70 | 6,90 | 11,00 | 15,00 | 18,00 | 20,50 | 22,50 |
|
Габариты (длина , ширина , высота ), мм
|
1 000
x
13
x
13
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
140
x
140
x
50
|
|
Масса в индивидуальной упаковке, грамм
|
140
|
Кабели- характеристики:
|
Волновое сопротивление
|
50
|
|
Диаметр центр. проводника, мм
|
3,5
|
|
Материал центр. проводника
|
CCA
|
|
Диаметр диэлектрика, мм
|
9,70
|
|
Материал диэлектрика
|
PE
|
|
Диаметр оплетки, мм
|
11
|
|
Материал оплетки
|
TC
|
|
Диаметр внешнего изолятора, мм
|
13
|
|
Материал внешнего изолятора
|
PVC
|
|
Ёмкость, пФ/метр
|
82
|
|
Рабочий диапазон температур
|
-40...+80 ℃
|
|
Тип кабеля
|
10D-FB
|
|
Вид кабеля
|
Коаксиальный
|
