Кабель коаксиальный RG-223 SPC Solid PE SPC PVC, до 1000-2000 МГц
Распечатать
Подписаться
Описание
Материал центр. проводника - SPC
Материал диэлектрика - Solid PE
Материал оплетки - SPC
Материал внешней оболочки - PVC

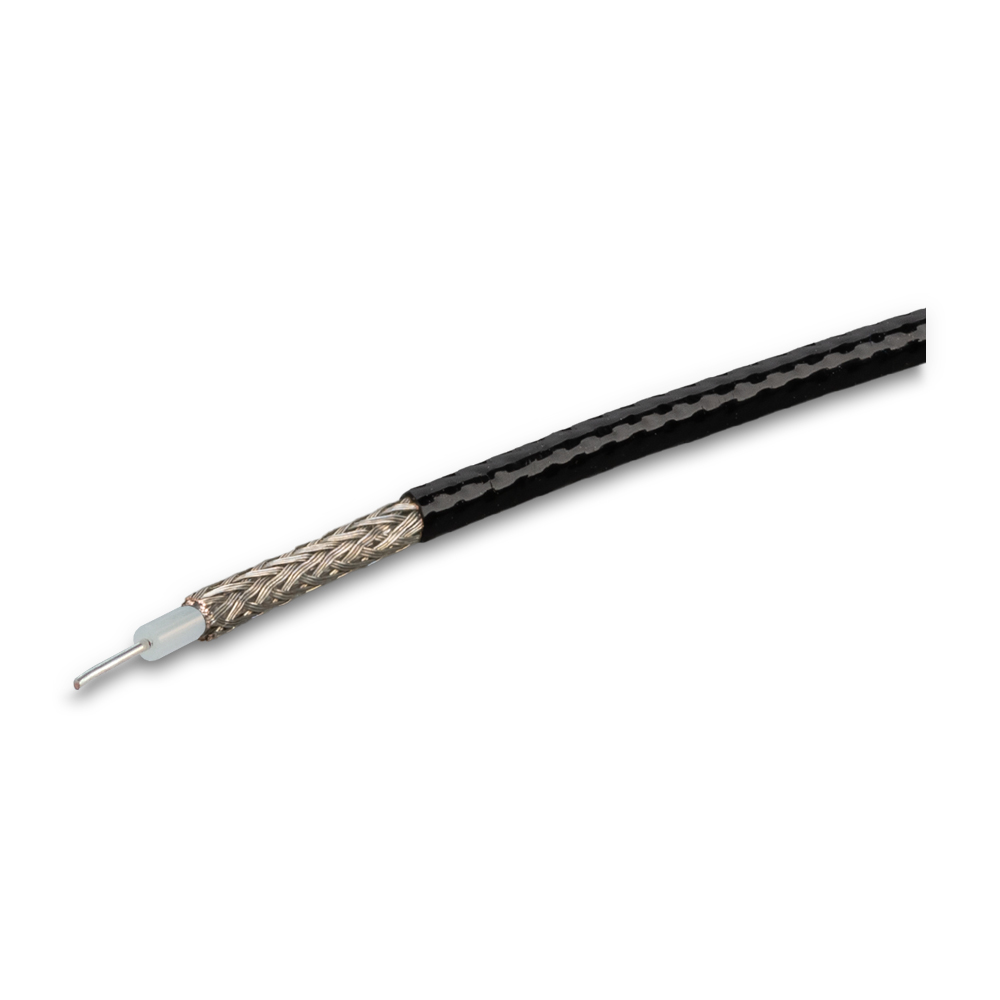

Коаксиальный кабель RG-223 с цельным медным проводником.
RG-223 (50 Ом) - коаксиальный кабель, применяется для передачи высокочастотных сигналов в различной электронной аппаратуре.
Центральный проводник - одножильный из гальванизированной меди. Поверх диэлектрика из полиэтилена наложена оплетка из гальванизированной меди. Внешняя оболочка изготовлена из ПВХ.
Номинальное волновое сопротивление RG-223 составляет 50 Ом.
Таблица затухания в кабеле в зависимости от частоты сигнала.
| Частота (МГц) | 50 | 230 | 470 | 860 | 1000 |
| Затухание (дБ/100м) | 5,10 | 7,10 | 8,70 | 13,80 | 18,60 |
|
Габариты (длина , ширина , высота ), мм
|
1 000
x
5
x
5
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
100
x
100
x
10
|
|
Масса в индивидуальной упаковке, грамм
|
39
|
Кабели- характеристики:
|
Волновое сопротивление
|
50
|
|
Диаметр центр. проводника, мм
|
0,94
|
|
Материал центр. проводника
|
SPC
|
|
Диаметр диэлектрика, мм
|
3,0
|
|
Материал диэлектрика
|
Solid PE
|
|
Диаметр оплетки, мм
|
3.95
|
|
Материал оплетки
|
SPC
|
|
Диаметр внешнего изолятора, мм
|
5,4
|
|
Материал внешнего изолятора
|
PVC
|
|
Ёмкость, пФ/метр
|
100
|
|
Рабочий диапазон температур
|
-40...+85 °C
|
|
Вид кабеля
|
Коаксиальный
|
